石英玻璃 的分类系统 很复杂，不同制造商的商业品牌可能会造成混淆。按制备工艺，石英玻璃可分为电熔石英玻璃、气炼石英玻璃、合成石英玻璃（CVD法）、等离子石英玻璃等；按纯度可分为高纯石英玻璃、普通石英玻璃、掺杂石英玻璃；按外观分，有透明石英玻璃和不透明石英玻璃。在实际选择中，比较常见的分类依据是光谱特性。据此，石英玻璃可分为紫外石英玻璃、可见光石英玻璃、红外石英玻璃，对应三种主流品牌类型JGS1、JGS2、JGS3。
基于以上分类，本文梳理了主流产品的对标关系。其核心原则是“类型对标”而不是“品牌完全对等”，即根据制造工艺、羟基含量、光谱性能等核心特性进行分类。需要注意的是，即使是同一类型的石英玻璃，不同厂家的产品在气泡含量、均匀度、特定波长透过率等细微规格上也可能存在差异。因此，在实际选型时，不宜简单按照品牌对照表，而应综合考虑。根据具体性能参数判断。了解紫外、可见光和红外石英玻璃之间的差异是对标和选择的基础。

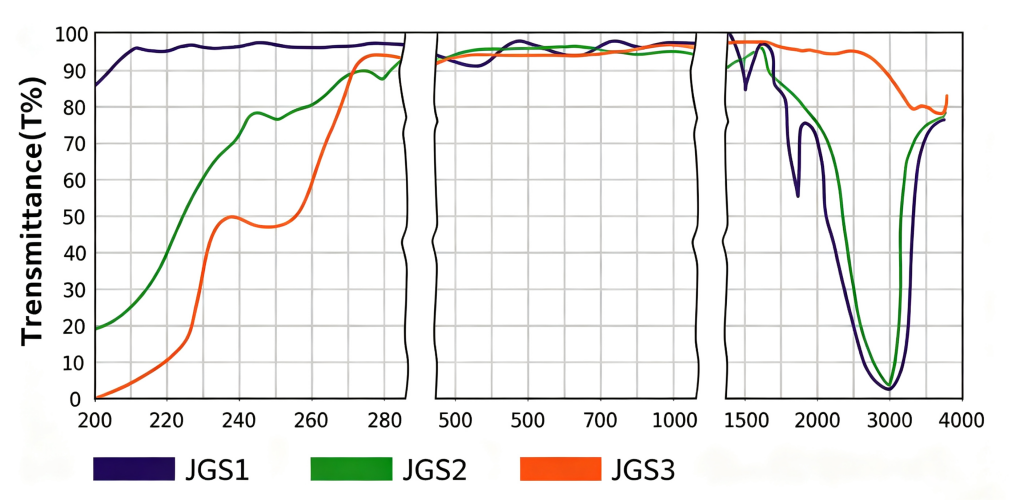

从主要类型来看， JGS1 （ZS，远紫外/紫外级）属于典型的紫外石英玻璃，具有纯度极高、羟基含量高、金属杂质极低的特点。它在深紫外波段具有优异的透过率，广泛应用于半导体光刻、激光光学、紫外光源等领域。国际上许多厂家的相应产品多为采用化学气相沉积法制备的高纯合成石英，又称合成熔融石英或高纯熔融石英。这种材料的优点是可以为200nm以下的深紫外光提供稳定的传输。但需要注意的是，其高羟基特性会在红外波段产生吸收，因此不适合红外应用场景。 JGS2（KS，紫外/可见级）是可见光石英玻璃的常见代表，以天然水晶或高纯砂为原料，采用电解熔融法制成。含有少量金属杂质和气泡，短波紫外线透过率比JGS1低。主要应用于可见光至近红外波段，常用于普通灯具和可见-近红外窗。这些产品有时也称为光学级熔融石英或普通光学石英玻璃。与JGS1相比，JGS2的制造成本明显较低，因此在一些对光学性能要求不高的场景中仍然具有一定的市场空间。 JGS3（HS，红外级）是红外石英玻璃的典型代表，采用真空电熔法制成。羟基含量极低，在2.7μm和1.38μm处无吸收峰，具有高红外透过率。适用于红外探测、高温窗口、激光器件等。这类低羟基石英玻璃有时也称为无水石英玻璃或全光谱熔融石英。正是因为羟基含量得到了有效控制，JGS3才能在中长红外波段保持稳定的透过率，而这恰恰是JGS1和JGS2的弱点。
从技术路线对应关系来看，JGS1对应的“合成石英”路线是制备高品质紫外石英玻璃的主流工艺。采用化学气相沉积（CVD）或等离子体化学气相沉积（PCVD）方法生产，性能高度一致，是高端紫外应用的首选。这种生产方法的原料是高纯度的含硅化合物（如四氯化硅），而不是天然石英。因此，它可以将金属杂质含量控制在极低的水平，保证深紫外波段的高透过率。此类产品通常称为合成石英玻璃或CVD石英玻璃。与JGS2相对应的“电熔石英”路线通常用于生产可见石英玻璃。以天然石英砂或晶体为原料，采用电熔法或气炼法制成。纯度取决于原材料的质量，其防紫外线性能不如合成石英。其概念在目前市场上已经弱化，其市场份额往往被JGS1、JGS3的高低端产品所覆盖。从实际应用趋势来看，越来越多的下游用户倾向于跳过JGS2，根据具体波长需求直接选择紫外石英玻璃或红外石英玻璃。这也使得JGS2更像是一个历史过渡类型。 JGS3对应的是“真空电熔石英”路线，是制备高品质红外石英玻璃的核心工艺。它经过专门设计，可降低羟基含量，以确保红外波段的高透过率。真空环境的引入有效避免了熔化过程中水分或氢氧化物的引入，这是JGS3与普通电熔石英在工艺上的本质区别，也正是这种区别使得红外石英玻璃能够避免2.7μm附近羟基吸收峰的干扰。
就国内机构而言，某国家级建材研究所是石英玻璃研究和标准化的重要机构。其牌号直接采用国家标准命名（如ZS、KS、HS），并与JGS1、JGS2、JGS3有明确的对应关系。这意味着用户在选择紫外石英玻璃、可见光石英玻璃、红外石英玻璃时，可以直接根据国家标准等级做出初步判断。这种命名方式对于国内用户来说更加直观，便于快速理解和选择。国内某石英材料龙头企业的商品级多为系列名称（如GQ光学级、FQ特殊级）。选择时要根据产品说明书明确是“紫外线级”、“光学级”还是“红外级”，然后将以上三种类型对应起来。例如，该企业的紫外级产品对应紫外石英玻璃，红外级产品对应红外石英玻璃。这意味着用户在使用此类商业级产品时，不能简单地根据系列名称进行判断。相反，他们需要仔细审查具体规格表中的透射率曲线和羟基含量等关键指标，以准确匹配JGS1、JGS2或JGS3中的相应类型，然后选择合适的紫外、可见或红外石英玻璃产品。
综上所述，紫外石英玻璃、可见光石英玻璃、红外石英玻璃三类产品的选型建议如下： 如果需要优异的深紫外透过率（例如光刻应用<220nm），相比各种紫外级合成石英（如高羟基合成石英玻璃），应选择紫外石英玻璃中的JGS1型；如果需要优异的红外透过率并避免羟基吸收（用于CO2激光器、红外检测），与各种红外级石英（如低羟基真空电熔石英）相比，应选择JGS3型红外石英玻璃；如果用于可见光或近红外波长范围，且成本敏感且对气泡和杂质有较高的容忍度（用于灯、观察窗），则可以考虑可见光石英玻璃或普通光学石英玻璃（如电熔天然石英玻璃）的JGS2型。在实际选型中，最可靠的方法是根据详细的光谱要求（如波长、透过率等）和理化性能要求，匹配不同品牌的典型性能参数。这种做法的优点是，各种石英玻璃的标准品牌名称通常都有公开的透过率曲线和性能数据可供参考，这有助于避免因品牌读取不正确而导致性能不达标或成本浪费，确保所选的紫外石英玻璃、可见光石英玻璃或红外石英玻璃真正满足应用要求。对于有特定要求的特殊场景（如高功率激光器、航天级抗辐射、深紫外光刻等），建议进一步了解低膨胀石英玻璃、耐辐射石英玻璃、零膨胀石英玻璃等特殊产品的性能参数，以达到更好的应用效果。
问题一： 在石英玻璃的实际选择过程中，最常用的分类标准是什么？
答： 最常见的分类标准是光谱特性。据此，石英玻璃可分为紫外石英玻璃、可见光石英玻璃、红外石英玻璃三种，分别对应三大主流品牌JGS1、JGS2、JGS3。
问题2： JGS1、JGS2、JGS3分别对应哪些型号的石英玻璃？
答： JGS1（ZS）对应紫外石英玻璃（远紫外/紫外级）； JGS2（KS）对应可见石英玻璃（紫外/可见级）； JGS3（HS）对应红外石英玻璃（红外级）。
问题3： JGS1型紫外石英玻璃的核心制造工艺和典型应用是什么？
答： JGS1多采用化学气相沉积（CVD）法制备，属于合成石英玻璃。其特点是纯度极高、羟基含量高、在深紫外波段具有优异的透过率。典型应用包括半导体光刻、激光光学和紫外光源。
问题4： JGS2石英玻璃和JGS3红外石英玻璃在羟基含量和红外透过率方面的主要区别是什么？
答： JGS2的羟基含量较高，在2.7μm和1.38μm处有吸收峰，红外透过率较低。 JGS3采用真空电烧结法生产，羟基含量极低，无吸收峰。因此，它具有较高的红外透过率，适用于红外探测和CO2 激光装置等应用。
问题五： 为什么说JGS2在当前市场上更像是“历史过渡型”？
答： 由于越来越多的下游用户倾向于跳过JGS2，根据具体波长需求直接选择JGS1（紫外石英玻璃）或JGS3（红外石英玻璃），因此JGS2的市场份额往往被前两者的高端和低端产品占据。
问题六： 某国家级建材研究院与国内某石英材料龙头企业在品牌名称命名方式上有何差异？
答： 本研究所直接采用国家标准命名（如ZS、KS、HS），明确对应JGS1、JGS2、JGS3；而该企业的商业品牌多为系列名称（如GQ光学级、FQ特殊级），需要在产品说明书中确认是“紫外线级”、“光学级”还是“红外级”，然后再对应JGS型号。
如果您需要更多信息， 请随时 联系我们。
