新安装的曝气系统通常会产生均匀的微气泡雾。然而，性能经常会在几个月内降低为大的、低效的气泡或气流受限。这种操作上的挫折会导致溶解氧水平降低。氧气减少会对水生生物造成压力并严重阻碍生物过滤。这种降解背后的罪魁祸首包括碳酸钙结垢、细菌生物膜和微孔内的颗粒堵塞。虽然廉价的砂石是完全一次性的，但优质的 水族箱空气石 需要系统的维护方案。适当的维护可以保持其结构完整性并优化气体交换。您必须清除内部堵塞才能提供长期性能并保持最佳水质。
性能依赖性：细小气泡的产生依赖于气泵压力（PSI/LPM）与多孔陶瓷曝气石比电阻的精确匹配。
维护频率：每月主动清洁可防止陶瓷基质深处发生不可逆的钙化，从而显着延长资产的使用寿命。
化学清洁与热清洁：过氧化氢和弱酸性溶液（如白醋）是最安全、最有效的试剂，可溶解有机和无机堵塞物，且不会留下有毒残留物。
储存风险：储存不当，特别是让浸水的石头冻结，会导致微裂纹，从而永久破坏细小气泡的能力。
了解气体交换的物理原理对于优化任何水生系统至关重要。曝气的成功在很大程度上取决于气泡尺寸和表面积之间的物理关系。较小的气泡比较大的气泡提供指数级更好的气体交换。与相同总空气体积的 3 毫米气泡相比，1.5 毫米气泡向周围水暴露的表面积要大得多。这种增加的表面积有利于氧气快速转移到水柱中。此外，较小的气泡上升到表面的速度更慢。延长的接触时间可以让更多的氧气在气泡逸出之前溶解。细小的气泡还会产生温和、稳定的上升水流。这种水流可以有效地排出水，而不会产生混乱的湍流，从而不会对敏感的鱼类造成压力或将脆弱的植物连根拔起。

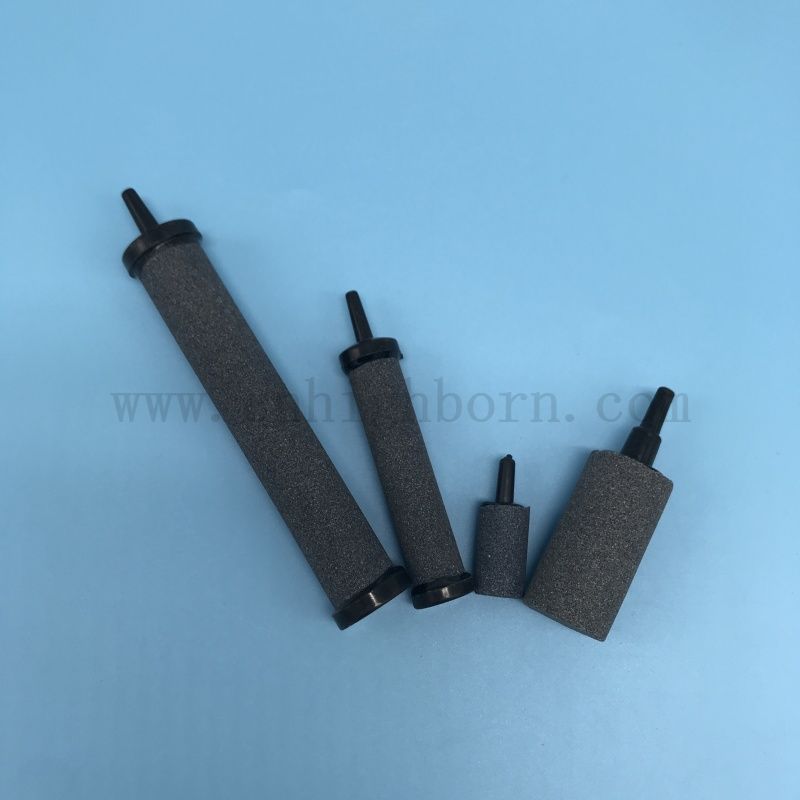

多孔陶瓷通气石 背后的材料科学 决定了其性能。制造商通过精确的烧结工艺制造这些扩散器。他们压缩氧化铝或二氧化硅粉末，并在窑中将其加热到极端温度（通常超过 1300°C），直到颗粒熔化。这种制造方法创造了高刚性、均匀的孔隙结构。这些微孔的一致性迫使空气以微小而均匀的流形式排出。标准的粘结砂或塑料替代品缺乏这种结构均匀性。它们具有不规则的间隙，可以让空气以大的、不可预测的爆发方式逸出。烧结材料的高比重还确保该装置牢固地固定在储罐地板上，而无需依赖不可靠的吸盘。
您必须将刚性烧结结构与柔性橡胶或塑料条扩散器进行对比。柔性条以不同的机械原理工作。它们在压力下膨胀以释放空气并在泵停止时收缩。您可以物理弯曲柔性条，使外部钙沉积物破裂和剥落。刚性陶瓷不具备这种机械灵活性。它们完全依靠化学或热维护来清除内部微孔。您无法在不破坏基体的情况下弯曲或弯曲陶瓷单元。
陶瓷扩散器的退化曲线遵循可预测的时间线。首次安装时，清洁的毛孔会产生细小、均匀的雾气。随着时间的推移，该单位经历了几个不同的限制阶段：
初始操作：孔隙保持畅通，背压处于特定泵的基线水平。
生物膜定植：细菌在外表面和出口孔内部形成粘液层。
矿物质沉淀：钙和镁离子与生物膜和粗糙的陶瓷边缘结合，使堵塞物硬化。
孔隙限制：空气速度通过狭窄的间隙增加，迫使相邻的气流碰撞并合并成更大的气泡。
终端堵塞：背压超过泵的最大容量，气流完全停止。
解决通气问题需要将气泵输出与扩散器阻力隔离。一种非常常见的情况是全新的装置几乎不产生气泡或不产生气泡。这通常表明泵的功能与宝石的要求不匹配。陶瓷微孔产生显着的背压。您的气泵必须产生最小 PSI 才能突破这些孔隙并将空气推入水中。如果将致密陶瓷模型连接到专为浅碗设计的弱隔膜泵，空气根本无法逸出。您必须验证您的特定泵型号是否适合您的储罐深度和材料密度。深水应用或运行多个密集扩散器时通常需要线性活塞泵。
调整气流速率与拥有足够的压力同样重要。在安装过程中，您应该始终在不同的气流速率下测试设备。提供过多的气压是一个常见的错误。过大的压力迫使大量空气同时通过毛孔。气泡在表面过早地碰撞和合并，产生大而低效的气泡，从而违背了微孔设计的目的。您应该使用放气阀来拨入所需的准确压力。排气阀将多余的空气排入房间，使您可以微调到达扩散器的压力，直到获得完美的细雾。内联限流阀经常会对泵隔膜造成背压损坏，因此泄放阀成为最佳选择。
当性能下降时，您必须确定影响设备的具体堵塞类型。不同的堵塞需要不同的清洁策略。有机木屐由细菌生物膜和藻类组成。它们通常呈现粘稠的质地，表面呈绿色或棕色变色。无机堵塞是由硬水垢引起的。它们看起来像白色的硬壳堆积物。这在 GH 和 KH 水参数较高的系统中非常常见，例如非洲慈鲷鱼缸。颗粒堵塞涉及物理碎片。基材中的淤泥或旧空气管中的降解橡胶可能会直接进入入口喷嘴或表面孔中。
通气故障排除矩阵
| 症状 | 可能原因 | 现场操作 |
|---|---|---|
| 全新装置没有气泡 | 泵 PSI 不足或水深过大 | 在浅容器中进行测试；如果线性活塞泵工作较浅但故障较深，请升级为线性活塞泵。 |
| 气泡大且混乱 | 过多的气流迫使气泡合并 | 安装放气阀并排出多余的空气，直至形成细雾。 |
| 气流在几个月内缓慢减少 | 生物膜或钙垢限制毛孔 | 启动化学深度清洁方案（H2O2 或酸浴）。 |
| 空气从底座或侧面大量泄漏 | 对基体的冲击断裂或冷冻损伤 | 丢弃并更换该装置；结构性损坏无法修复。 |
建立基线测试框架有助于找出流量不佳的根本原因。静水压力随着水深的增加而增加。泵可能会推动空气通过表面的装置，但在深水箱的底部会失效。要测试这一点，请将有问题的设备放入一个浅水容器中。如果它在两英寸深的水中产生细雾，但在两英尺深的水中失败，则说明您的泵缺乏必要的 PSI。止回阀和长距离的空气管路也会增加这种背压。如果即使在较浅的容器中也不能产生气泡，则说明微孔严重堵塞，需要立即进行深度清洁。
维护 细泡水族箱扩散器 需要采取积极主动的方法。应每月进行例行预防性维护，以防止不可逆的钙化。从物理刷牙开始。从系统中取出设备，并使用硬毛尼龙刷在温水下擦洗外部。切勿使用钢丝刷，因为金属刷毛会划伤陶瓷并永久损坏孔隙结构。这种物理擦洗可以去除松散的有机碎片和软藻类。接下来，采用反冲洗技术。将一小段干净的空气管连接到入口喷嘴上。使用大塑料注射器将干净的水反向推入管道并进入基质。这种反向压力将捕获的颗粒从内部腔室中排出。请记住，环境因素决定了您的维护计划。营养丰富的环境，例如水培水库或大量种植的水族馆，会加速生物膜的生长。这些系统需要更积极的预防性清洁计划。
当常规刷牙无法恢复性能时，您必须使用化学深层清洁来清除顽固的堵塞物。过氧化氢法对于有机物非常有效。准备一个小容器，盛有标准的 3% 家用过氧化氢。将设备完全浸没。过氧化物将立即开始氧化有机粘液和藻类。当气泡在表面形成时，您会注意到活跃的泡腾。让它浸泡 12 到 24 小时。定期、短暂的过氧化氢浸泡可以主动延长设备的整体使用寿命。浸泡后，用清水彻底冲洗。请勿用嘴向入口喷嘴吹气以对其进行清洁，因为这会将细菌和水分带回干净的基质中。
对于无机硬水垢，需要进行酸浴。碳酸钙不溶于过氧化物；它需要低pH值溶液。白醋或溶解的柠檬酸溶液效果最好。将一份白醋与一份水混合，或将两汤匙柠檬酸粉溶解到一升温水中。将已缩放的单元浸入酸性溶液中。酸与钙发生反应，当地壳溶解时产生二氧化碳气泡。对于中等程度的结垢，浸泡 24 小时通常就足够了。在此过程中您必须采取安全预防措施。高浓度的酸会降解连接到底座上的塑料或黄铜航空连接器。始终使用温和的家用酸并监控浸泡情况以保护入口配件。
热清洁方法为特定材料提供了替代方案。沸水法适用于玻璃粘合和高温烧结模型。沸水会稍微扩张毛孔并融化顽固的有机污泥。但是，您必须评估热冲击的风险。切勿将冷的设备直接放入沸水中，也不要将冷水倒在热的设备上。请遵循以下严格顺序以防止破碎：
将冷装置浸入一盆室温水中。
将锅放在炉子上，逐渐加热至沸腾。
煮沸十分钟以扩大毛孔并清除内部碎屑。
关掉暖气，将设备留在水中，直到完全恢复到室温。
在储存或重复使用之前将其取出并完全风干。
适当的干燥和防冻程序是强制性的。如果您打算存放设备，其内部必须完全干燥。将清洁后的设备放置在温暖、干燥、通风良好的地方几天。您还可以将其连接到水外的气泵上，将干燥空气吹过毛孔几个小时。这里的关键风险涉及滞留的水分。如果将浸水的设备放入冷藏室并结冰，滞留的水将会膨胀。这种膨胀会导致内部微裂纹，从而永久破坏细气泡的能力。该装置在重复使用时会从这些看不见的裂缝中泄漏出大气泡，使其无法使用。
设施经理和专业爱好者必须评估其曝气设备的劳动力和性能比。高端 陶瓷水族箱空气石 的前期投资较高。但是，您必须将其与每两到三个月一次的重复劳动和标准蓝色或灰色砂石的更换频率进行比较。一次性石头会迅速降解，永久堵塞，并且经常碎入水柱中。鱼会摄入这些破碎的沙粒，导致内部堵塞。维护良好的烧结装置可以使用数年。在两年的时间里，一次性宝石的累积更换频率经常超过单次购买优质宝石的频率。
您还必须评估劳动力和维护的权衡。一次性装置提供了极大的便利。当它们堵塞时，您只需将它们扔掉并安装一个新的即可。这需要零维护时间。相反，高端型号需要时间投入。您必须花时间进行物理刷洗、化学浸泡和彻底冲洗。对于一个小型检疫池来说，一次性用品的便利性似乎很有吸引力。然而，对于运行展示池的认真的鱼友来说，卓越的气体交换、缺乏混乱的湍流以及细雾的美学吸引力证明每月的例行维护是合理的。
系统可扩展性严重影响这一决定。在多罐设置、商业孵化场或大型水培系统中，保持均匀的扩散器非常重要。在这些环境中，严格监控一致的溶解氧水平。一次性石头降解引起的气流速率变化可能会触发系统警报或给牲畜带来压力。高级型号提供可预测、稳定的阻力。这种稳定性使设施管理人员能够使用集中式商用鼓风机和歧管阀门系统来平衡数十个储罐的气流。烧结材料的可靠性使其成为可扩展、专业操作的唯一可行选择。
扩散器材料比较
| 特点 | 优质烧结材料 | 一次性沙子/塑料 |
|---|---|---|
| 初始投资 | 前期要求较高 | 初始要求非常低 |
| 气泡尺寸 | 始终如一的超细（1-2mm） | 中型到大型，高度可变 |
| 寿命 | 正确维护后可使用 1 至 3 年以上 | 永久堵塞前 2 至 4 个月 |
| 需要维护 | 每月刷牙、高碘酸/H2O2 浸泡 | 无（丢弃并更换） |
| 结构完整性 | 刚性、重、容易浸入水中 | 易碎，容易碎裂，经常漂浮 |
化学品维护会带来特定的风险，您必须小心管理。最重要的危险是化学残留物进入水生环境。应严格避免使用家用漂白剂或有香味的清洁剂来清洁多孔材料。漂白剂会深入渗透到基质中，并且很难完全冲洗掉。如果在紧急情况下必须使用强氧化剂，则必须执行严格的脱氯方案。清洁后，将装置浸泡在高浓度硫代硫酸钠溶液或商用水调节剂中。这会在设备返回运行系统之前中和任何剩余的氯。即使是微量的余氯也会消灭生物过滤器中的有益细菌。
连接器性能下降是另一个漏洞。实际的扩散器由惰性材料制成，但入口喷嘴通常由塑料或黄铜制成。长时间浸泡在醋等酸性溶液中会使塑料脆化或腐蚀黄铜配件。暴露在酸中的黄铜连接器也会浸出铜，这对淡水虾和海洋无脊椎动物具有高度致命性。为了保护连接器，请将浸泡时间保持在溶解水垢所需的最短时间。如果可能，将设备悬挂在清洁溶液中，使入口喷嘴保持在液线上方。在进行任何化学处理后，务必立即用淡水彻底冲洗连接器。
处理脆弱性是维护期间的物理风险。烧结材料本质上是脆性的。它具有高抗压强度，但抗冲击性非常低。将设备掉落到干燥的水槽中或将其撞击玻璃水箱的侧面会导致冲击断裂。即使是细小的裂缝也会破坏压力动力学，导致空气以大气泡的形式从裂缝中泄漏出来，而不是穿过微孔。为了防止这种情况发生，请小心处理设备。一些高级型号包括保护性橡胶保险杠。如果您的水槽没有，请在清洁时将折叠的毛巾放在水槽底部，以缓冲意外掉落的情况。
审核当前气泵的 PSI 等级，确保其能够克服烧结微孔固有的背压。
在航空公司中安装放气阀来测试和调整气流速率，防止气泡因压力过大而过早聚结。
目视检查现有扩散器是否有白色水垢或绿色生物膜，以确定是否需要酸浴或过氧化物浸泡。
对任何显示产量减少或气泡大于正常的装置启动基线过氧化氢清洁周期。
为备用设备建立安全、绝对干燥的存储协议，以防止冬季冻害和微断裂。
答：您的气泵可能缺乏足够的压力来推动空气通过致密的微孔。这些装置会产生高背压。您可能需要升级到更强大的隔膜泵或专为深水应用而设计的线性活塞泵。
答：在泵和设备之间的管路中安装放气阀。打开阀门，将多余的空气排入房间。慢慢关闭它，直到装置产生细小、稳定的雾气，并且表面没有大气泡合并。
答：这是非常不鼓励的。漂白剂深入渗透到多孔基质中，很难完全去除。残留氯对水生生物具有剧毒。对于有机木鞋，坚持使用 3% 的过氧化氢；对于矿物垢，坚持使用白醋。
答：您应该每月进行一次例行物理刷牙。应每三到四个月进行一次深度化学清洁，或者每当您发现气泡体积显着减少或气泡尺寸增加时进行一次。
答：沸水可以安全地清洁高温模型，但热冲击是主要风险。将冷的部件放入沸水中会使它破裂。您必须将其放入室温水中，慢慢煮沸，待其完全冷却后再取出。
答：随着细菌生物膜和钙垢在微孔内积聚，空气通道会变窄。这种限制增加了空气速度，迫使相邻的气流碰撞并合并成更大的气泡，然后才能从表面分离。
答：存放前设备必须完全干燥。在水箱外面让空气流通几个小时，然后让它在温暖、干燥的地方放置几天。如果在寒冷条件下潮湿储存，残留的水会冻结、膨胀并破碎内部基质。
