任何工作电极测量的准确性完全取决于参比半电池的绝对稳定性。潜在的漂移会带来严重的操作风险。您会得到受损的分析数据、失败的质量控制批次以及浪费实验室时间来排除误报。这些问题通常源于退化或不正确指定的电极与复杂样品基质的相互作用不良。减轻这些风险需要了解银/氯化银系统固有的热力学力学、结材料和环境限制。针对特定分析应用评估、选择和维护正确的电极配置可确保数据完整性。通过掌握控制这些设备的物理和化学原理，您可以消除不稳定的读数，并在不同的测试环境中确保可重复、高精度的电化学测量。
热力学平衡：Ag AgCl 参比电极通过可逆氧化还原反应实现恒定电位，该反应严格受内部电解质中氯离子的持续活性控制。
连接完整性：物理界面（通常是多孔陶瓷盐桥）对于保持电气连续性、同时防止样品污染和最小化液体连接电位至关重要。
环境漏洞：温度波动和含有硫化物或重金属的样品基质直接影响稳定性，需要特殊的配置，例如双结设计。
生命周期管理：一致的性能需要严格的维护协议，包括适当的存储解决方案、定期补充电解质以及针对主参比电极进行验证。
在标准三电极设置中， 参比电极 执行单一功能。它完成了电路，同时提供稳定的、已知的接地电压。该基线电压充当连续测量和控制工作电极电位的锚点。如果没有稳定的参考点，恒电位仪就无法准确地施加或测量驱动工作电极界面处所需电化学反应所需的电压。参比半电池必须通过最小电流以防止极化。这确保了无论细胞其他地方发生动态变化如何，其电势都保持恒定。
潜在稳定性是任何参考系统的最终评估指标。即使是毫伏级的漂移也会使敏感的分析技术完全失效。在循环伏安法中，参考电位的变化会导致峰位置发生偏差。这会导致氧化还原物质的错误识别或反应动力学的计算不准确。在电位滴定或 pH 测量过程中，基线漂移会直接转化为测量误差。这可能会导致整批产品不符合质量规格。在长期腐蚀测试中，不稳定的参考电压会掩盖表明点蚀或钝化开始的细微电压变化。保持绝对稳定性是生成有效电化学数据的基本要求。
Ag AgCl 参比电极 的核心 依赖于由可逆氧化还原对控制的固态界面。将涂有氯化银固体层的银线浸入含有已知浓度氯离子的电解质溶液中。这种金属离子平衡确保了界面上电荷的恒定交换。当不施加外部电流时，反应以相等的速率在两个方向上进行。由于银和氯化银以具有单位活性的固相存在，因此它们不会改变周围电解质的化学成分。这使得系统在理想条件下无限期地保持稳定状态。
能斯特方程在数学上决定了该系统的行为。它表明电极的电势完全取决于内部填充溶液中氯离子的活性。保持氯化钾 (KCl) 或氯化钠 (NaCl) 的饱和浓度或精确已知的浓度是防止电位漂移的重要因素。如果氯化物浓度由于蒸发、稀释或污染而发生变化，平衡就会发生变化。电位也会随之变化。这种严格的热力学依赖性要求严格控制内部电解质成分。
操作员必须在饱和和不饱和填充溶液之间进行选择。每一个都呈现出不同的热力学曲线。饱和 KCl 溶液具有即使部分水蒸发也能保持恒定电势的优点。过量的固体盐简单地溶解以保持饱和。然而，饱和溶液很容易发生温度引起的沉淀。温度下降会导致盐晶体形成，从而堵塞连接处。相反，不饱和溶液（例如 3M 或 3.5M KCl）可提供卓越的温度稳定性。它们在较低温度下能抵抗结晶。权衡是它们对蒸发的敏感性。任何失水都会增加氯化物浓度，从而导致参考电位立即发生永久性变化。
| 电解液类型 | 蒸发阻力 | 温度稳定性 | 主要风险因素 |
|---|---|---|---|
| 饱和氯化钾 | 高（过量的盐溶解） | 低（容易沉淀） | 盐晶体导致连接处堵塞 |
| 3M / 3.5M 氯化钾 | 低（注意力转移） | 高（抗冷冻/结晶） | 失水造成的潜在漂移 |
当根据历史替代品评估 Ag/AgCl 系统时，它在现代实验室中的主导地位变得显而易见。甘汞电极依赖于汞/氯化汞平衡。虽然高度稳定，但由于与汞毒性相关的严重环境和健康危害，它已基本上被淘汰。标准氢电极 (SHE) 充当所有电化学势的理论零伏基线。然而，它需要在浸入强酸的镀铂电极上鼓入高度易燃的氢气。这使得 SHE 对于日常实验室或现场使用来说完全不切实际。 Ag/AgCl 系统提供了安全性、实用性和热力学稳定性的最佳平衡。

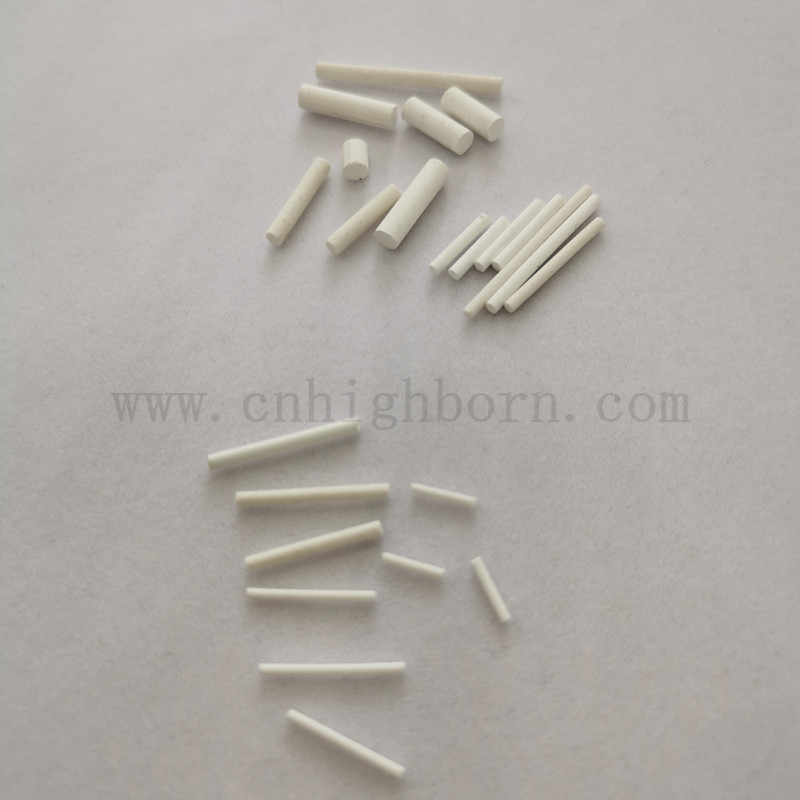

内部电解质和外部样品之间的物理界面由结管理。这通常采用的形式 多孔陶瓷盐桥。该组件执行微妙的平衡行为。它必须允许内部电解质以受控的、超缓慢的速度泄漏到样品中，以建立离子电导率。这样就完成了电路。同时，必须限制大量流体交换，以防止样品冲入并污染内部氧化还原环境。陶瓷材料的微观孔隙形成了一条曲折的路径，有利于离子迁移，同时最大限度地减少物理混合。

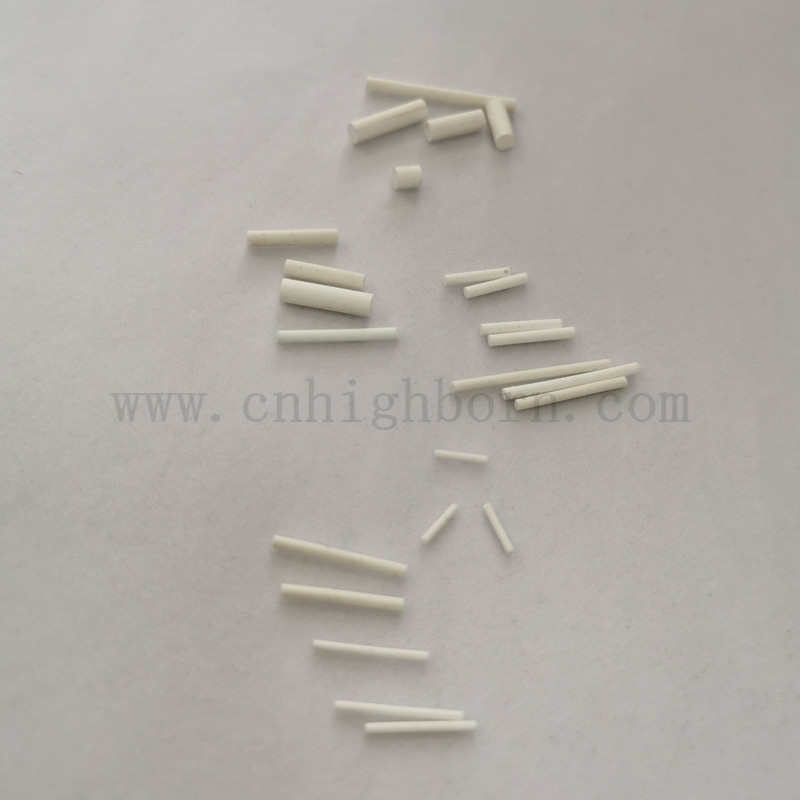

选择正确的连接处材料需要将连接处的物理特性与样品基质的特性相匹配。标准 参比电极陶瓷接界 在清洁水溶液中表现出色。它提供稳定、可预测的流量。然而，在肮脏、浑浊或颗粒较多的样品中，陶瓷孔很快就会堵塞。在这些环境中，首选多孔 PTFE（特氟龙）接头。它们的不粘表面可防止污垢并排斥颗粒物。对于高粘度环境或易于涂覆表面的样品，玻璃套管接头可提供高流速和易于清洁的界面。纤维接头为基本水测试提供了一种低成本、通用的替代方案，但缺乏陶瓷或 PTFE 的耐用性。
| 接界材料 | 最佳应用环境 | 流量特性 | 维护需求 |
|---|---|---|---|
| 多孔陶瓷 | 清洁的水溶液 | 缓慢、高度控制 | 需要定期浸泡以防止干燥 |
| 聚四氟乙烯（特氟龙） | 肮脏、颗粒较多的样品 | 中等，抗堵塞 | 擦拭干净，高度耐用 |
| 玻璃套 | 高粘度、油类、乳液 | 高、可调流量 | 经常冲洗和物理清洁 |
| 纤维/灯芯 | 通用、低成本测试 | 中速至快速 | 容易退化，需经常更换 |
管理液体接界电位和降低堵塞风险是日常运营挑战。当来自内部电解质的离子由于不同的迁移率以不同的速率扩散到样品中时，就会产生液接电位。钾离子和氯离子具有非常相似的迁移率，这就是为什么 KCl 是首选电解质。如果连接处堵塞，该电位就会变得不稳定。当内部电解质与不相容的样品离子相互作用时，经常会发生堵塞。如果饱和氯化钾电解液遇到银或铅含量高的样品，不溶性氯化物会直接在连接孔内沉淀。根据目标应用的粘度和颗粒负载评估连接处流量可以防止这些堵塞。
在单结和双结配置之间进行选择是电极选择的首要决定。单结设计具有一个多孔界面，将内部 Ag/AgCl 元件及其周围的电解质直接与样品分开。这对于良性水溶液非常有效。双结设计通过将内部 Ag/AgCl 元件隔离在第二个可定制电解质室后面来减轻污染。外室与样品相互作用，保护微妙的内部平衡免受活性物质的影响。当测试样品时必须采用此配置，否则会导致银线中毒或在单个结内沉淀。
水性和非水性溶剂提出了完全不同的挑战。标准水性参比电极不能直接浸入非水或有机溶剂中。这样做会在水-有机界面处引入大量不稳定的液体接界电势。由于氯化钾水溶液不溶于大多数有机物，因此通常会立即导致盐沉淀，从而立即堵塞玻璃料。为了解决这个问题，实验室采用双结配置，其中外室充满与有机样品兼容的电解质。或者，伪参比电极用于非水系统，但必须使用已知的氧化还原标准（如二茂铁）在内部校准其电势。
实验设计中必须考虑温度依赖性和滞后曲线。热力学现实是 Ag/AgCl 系统的电势随温度的变化而发生可预测的变化。这是由能斯特方程的温度系数决定的。如果电极从热样品移动到冷样品，它会经历热滞后。这是由于内部组件缓慢达到热平衡而返回到稳定电势的滞后。操作员在记录测量结果之前必须留出足够的平衡时间，以避免瞬态热误差。
化学不相容性会迅速破坏参比半电池的稳定性。特定的样品基质会触发中毒机制，永久改变内部氧化还原环境。当暴露于硫化物、蛋白质、氰化物或重金属离子时，内部导线上的氯化银涂层会发生有害的化学反应。硫化物立即与银反应形成硫化银。这是一种高度不溶的黑色沉淀物，它覆盖在电线上并改变交换电流密度，从而不可预测地改变电势。蛋白质会变性并与多孔玻璃料结合，完全阻止离子流并破坏电路。
电解质稀释是另一个主要漏洞。如果电极内的静水压力低于样品的压力，样品流体将侵入连接处。这种侵入稀释了内部氯离子浓度。氯离子活性的任何变化都会导致参考电位发生可预测但非常成问题的变化。同样，如果在长期储存过程中填充孔保持打开状态，水就会蒸发。这会浓缩氯离子并导致相应的电位漂移。保持内部填充溶液的精确化学成分至关重要。
正确的填充和电解质补充方案决定了设备的使用寿命。内部填充溶液必须保持在最佳水平，以确保适当的静水压头。这迫使电解质缓慢向外流动并防止样品侵入。操作人员必须严格避免在内部银线附近或陶瓷熔块的内表面上滞留气泡。气泡会破坏电气连续性并导致不稳定的噪声信号。在主动测量期间，填充孔必须保持打开状态，以允许大气压力推动电解质通过结。
存储协议直接影响结的完整性并防止干燥。短期存储需要将结浸入与内部电解质完全匹配的溶液中。这可以防止渗透压失衡，否则会导致水进出电极，从而改变内部浓度。长期存储方案因制造商而异，但通常涉及密封填充孔并用充满电解质的保护盖覆盖连接处。参比电极绝不能存放在去离子 (DI) 水中。去离子水通过连接处从内部溶液中大量浸出离子，迅速耗尽氯化物浓度并损坏电极。
使用主参比电极建立校准协议可确保数据随时间的有效性。实验室必须将未使用过的原始主参比电极保存在理想条件下。常规验证包括测量简单盐溶液中工作参比电极和主电极之间的电位差。如果电位差超过预定义的容差，则工作电极已退化并需要维护或更换。这种做法在悄悄破坏实验数据之前就可以检测到毫伏级的退化。
对性能下降的系统进行故障排除和修复可以挽救昂贵的设备。可行的缓解策略包括：
疏通多孔陶瓷盐桥：通常可以通过将连接处浸泡在温水中溶解结晶盐来清除轻微的堵塞。对于有机污垢，需要特定的溶剂清洗。蛋白质堆积需要使用酶清洁剂（例如盐酸胃蛋白酶）进行处理。
干燥结的再水化：如果电极暴露在空气中，陶瓷熔块会干燥并阻碍导电性。修复包括将连接处浸入温热的电解质溶液中，并向填充孔施加温和的真空压力，以将液体通过微孔拉回。
重新氯化银线：如果内部AgCl涂层剥落或严重污染，可以再生。排空电极，用稀硝酸清洁银线，然后使用直流电源在富含氯化物的溶液中对银线进行阳极氧化，以电化学方式重新沉积新鲜、均匀的 AgCl 层。
审核您当前的电极库存，以确保结类型与其主要应用相匹配。建立严格的主电极校准计划，在漂移影响结果之前检测到漂移。请咨询供应商技术规格，以验证存储协议和填充解决方案是否完全符合制造商对特定应用连接材料的要求。
答：漂移主要是由于电解液蒸发或样品侵入导致内部氯离子浓度变化引起的。沉淀的盐或蛋白质造成的结堵塞，以及引起热滞后的快速温度波动，也会导致显着的潜在不稳定。
答：将电极存放在与其内部填充溶液相匹配的溶液中，并将其连接处浸入其中。这可以防止渗透压失衡。切勿将电极存放在去离子水中，因为它会迅速滤出离子并破坏内部浓度。
答：多孔陶瓷盐桥提供了一个物理屏障，限制内部电解质和外部样品之间的大量流体混合。同时，其微观孔隙可以控制离子泄漏，以保持离子导电性并完成电路。
答：虽然可在高温下使用，但电势会根据其温度系数发生可预测的变化。在非常高的温度下，AgCl 的溶解度会增加，可能会降低内部电线涂层的性能。温度快速变化期间会出现热滞后，需要平衡时间。
答：测量含有硫化物、重金属、蛋白质或非水溶剂的样品时，请选择双结电极。二级外室将内部银线与这些活性物质隔离，防止中毒和结沉淀。
答：只要液位显着下降、怀疑有污染或盐晶体在不饱和溶液中大量沉淀，请更换内部电解液。日常维护计划应根据使用频率规定每隔几个月进行一次冲洗和补充。
答：通过测量可疑电极与浸入简单 KCl 溶液中的原始、未使用的主参比电极之间的电压差来测试准确性。差异大于 ±5 毫伏表示性能退化，需要清洁、补水或更换。
