高功率密度电子、先进光电子和半导体制造面临着关键的物理限制。它们必须散发极高的热量，同时保持严格的电气隔离。氧化铝等传统基材无法满足下一代元件的导热性要求。这种限制会造成严重的热瓶颈，缩短组件的使用寿命，并最终导致系统故障。相反，像氧化铍这样的高性能替代品会带来严重的毒性风险，引发复杂的监管合规障碍并提高处理要求。
氮化铝陶瓷陶瓷 已成为解决这一具体工程冲突的基准标准。它弥补了散热和电气绝缘之间的差距。本指南评估了材料特性、比较权衡以及为高风险热管理应用指定该材料的实施现实。您将了解如何将基板功能直接与您的工程要求相匹配。
卓越的热电平衡：AlN 的导热率为 170–230 W/m·K（几乎是氧化铝的 5 至 7 倍），同时保持高介电强度和电绝缘性。
硅兼容性：其热膨胀系数 (CTE) 与硅 (Si) 和砷化镓 (GaAs) 非常匹配，可防止半导体组件在热循环下产生机械应力和分层。
法规遵从性：AlN 提供了一种无毒、符合 RoHS 标准的 氧化铍 替代品，且不会牺牲高端热性能。
应用特异性：虽然对于散热器、基板和高导热性 AlN 坩埚应用非常有效，但其较高的成本、湿度敏感性和加工复杂性需要根据项目要求进行精确的鉴定。
现代电子产品继续向极端小型化转变。现在，设备可以在更小的占地面积内输出更高的功率。绝缘栅双极晶体管 (IGBT) 模块、高亮度 LED 和 5G RF 模块会产生大量热负载。热量在半导体结处迅速积聚。如果无法有效地提取这些热量，结温就会超过安全工作极限。这直接导致热失控和立即设备故障。工程师必须设计热通路，以最小的阻力将热量从芯片转移到周围环境。
由铜或铝制成的标准金属散热器具有出色的导热性。然而，它们具有高导电性。许多高功率应用需要半导体芯片和冷却基础设施之间严格的电气隔离。您无法将高压组件直接安装到铜块上而不引起短路。插入基于聚合物的热界面材料可以提供绝缘，但会产生巨大的热障。这个确切的问题需要使用既充当热导体又充当电绝缘体的先进陶瓷基板。
热机械稳定性是另一个主要的工程障碍。半导体在运行过程中会迅速升温和冷却。当暴露于这些温度变化时，基板和半导体芯片会以不同的速率膨胀。热膨胀系数 (CTE) 的这种不匹配会导致严重的机械应力。随着时间的推移，热循环会导致焊点疲劳。它会导致微裂纹、分层和设备过早失效。您必须选择以相似速率膨胀的材料，以防止这种机械退化。
评估热基板需要严格遵守特定的成功指标。您必须测量以下参数以确定材料是否适合您的应用：
导热系数 (W/m·K) 用于确定原始传热效率。
介电强度 (kV/mm) 用于建立电气隔离能力并防止电弧。
热膨胀系数 (ppm/°C)，用于验证与硅芯片的机械兼容性。
介电常数 (Dk) 可确保高频 RF 应用中的信号完整性。
商用氮化铝的导热系数通常为 170 W/m·K 至 230 W/m·K。这种性能完全依赖于声子散射机制。在非金属固体中，热量不通过自由电子传播。相反，它通过声子传播，声子是晶格中振动的量子模式。该晶格中的任何缺陷都会散射声子并降低热传递。因此，陶瓷的绝对纯度直接决定其热性能。
氧杂质对热导率的威胁最大。氧原子取代了晶格中的氮，产生了强烈散射声子的空位。制造商使用特定的烧结助剂来解决这个问题。氧化钇 (Y2O3) 通常在制造过程中添加。氧化钇充当吸气剂，与氧杂质反应形成铝酸钇相。这些相在高温烧结过程中迁移到晶界，使初级晶格高度纯化且结构健全。
这种净化过程可实现卓越的传热效率。与标准 FR4 印刷电路板相比，氮化铝的散热性能提高了近两个数量级。它还远远优于标准氧化物陶瓷，使其成为密集电力电子设备的首选，其中每降低一定程度的温度都会延长半导体的使用寿命。
如果没有相应的电气隔离，热导率对于电力电子设备来说意义不大。氮化铝在这方面表现出色，其体积电阻率大于 10^14 Ω·cm。其介电强度通常为 15 至 20 kV/mm。这种坚固的绝缘使工程师能够将高压元件直接安装到基板上，而不会出现电击穿或局部放电事件的风险。
直接安装无需二次绝缘层。聚合物薄膜或导热垫本质上会阻碍热传递。通过移除它们，可以大大降低组件的整体热阻。热量直接从模具移动，穿过陶瓷，进入冷却机构。这种直接路径对于管理电机驱动器和电源逆变器中常见的瞬态热峰值至关重要。
该材料还在射频和微波应用中表现出卓越的稳定性。其介电常数在 1 MHz 时约为 8.8。结合非常低的介电损耗角正切，它可以防止高频信号衰减。这使得基板高度稳定，适用于先进电信、雷达系统和 5G 基础设施组件，在这些组件中，信号完整性与热管理同样重要。
机械可靠性在很大程度上取决于 CTE 匹配。氮化铝在室温下的 CTE 约为 4.5 ppm/°C。该值与标准半导体材料非常吻合。硅的 CTE 介于 2.6 至 3.2 ppm/°C 之间，而砷化镓也类似。相比之下，铜的膨胀速度约为 17 ppm/°C，如果直接与硅键合，则会产生巨大的应变。
这种紧密的协调会产生特定的运营成果。当半导体组件经历快速热循环时，芯片和基板以几乎相同的速率膨胀和收缩。这最大限度地减少了施加到焊点和粘合层的剪切应力。如果没有这种匹配，持续的膨胀和收缩会快速剪切焊料，产生阻碍热传递并立即导致热失控的空隙。
降低热机械应力可直接提高器件的可靠性。在恶劣环境中运行的应用程序需要这种稳定性。航空航天组件、军用电子设备和汽车电动汽车逆变器依靠这种精确的 CTE 匹配来承受数千次极端温度循环而不会出现机械故障。它确保封装的物理完整性与其电气性能相匹配。
尽管氮化铝具有强大的物理特性，但它具有特定的化学脆弱性。它易于水解。当暴露于高湿度环境或液态水时，材料会与湿气发生反应。该反应形成氢氧化铝并释放氨气。随着时间的推移，水解会降低基材的结构完整性和热性能，使表面变成白垩状的非导电层。
工程师必须实施严格的缓解策略来防止这种退化。在没有保护的情况下，您无法在非真空或高湿度环境中部署原始氮化铝。制造商应用特定的钝化层或玻璃涂层来密封陶瓷表面。这些涂层可阻止湿气进入，同时保持基材的基本热性能。
在要求极高的应用中，气密密封可提供终极保护。通过将基材封装在密封、防潮的包装中，您可以完全消除水解的风险。了解这种环境限制可确保现场部署的长期可靠性，防止潮湿操作条件下出现意外故障。
材质对比表
| 材料 | 导热系数 (W/m·K) | CTE (ppm/°C) | 介电强度 (kV/mm) | 主要优点 |
|---|---|---|---|---|
| 氮化铝陶瓷（氮化铝） | 170 - 230 | 〜4.5 | 15 - 20 次 | 高热传递与 CTE 匹配 |
| 氧化铝 (Al2O3) | 25 - 30 | ~7.2 | 15 | 成本低，易于金属化 |
| 氧化铍 (BeO) | 〜250 | ~8.0 | >20 | 最高导热率（传统） |
| 氮化硅陶瓷 (Si3N4) | 60 - 90 | ~3.2 | 15 | 极高的机械强度 |
氧化铝仍然是电子行业中最常见的陶瓷基板。然而，其热性能有限。氧化铝的导热系数约为 25 至 30 W/m·K。相比之下， AlN 热管理陶瓷 提供 170+ W/m·K，以指数方式更快地将热量从关键结处转移出去。这种巨大的差异决定了元件密度的限制。
氧化铝具有独特的实际优势。它的生产成本要低得多。由于它是一种氧化物陶瓷，因此更容易使用标准工业工艺进行金属化。此外，它完全不受湿气降解的影响，不需要专门的钝化层或密封来保护环境。
您必须在这里应用严格的决策规则。仅当热负荷明显超过氧化铝的耗散能力时才指定氮化铝。当严格的空间限制阻止使用更大、更笨重的氧化铝散热器时，这也是合理的。对于具有充足物理空间的低功耗应用，氧化铝仍然是实用且经济的选择。
从历史上看，氧化铍在高端热管理领域占据主导地位。 BeO 的导热率略高，峰值约为 250 W/m·K。它还具有较低的介电常数，这有利于某些信号传播速度是绝对优先考虑的高频射频应用。
BeO 的关键失效点在于其严重的毒性。吸入氧化铍粉尘会导致铍中毒，这是一种慢性且往往致命的肺部疾病。这种毒性会引发巨额 OSHA 和 RoHS 合规成本。设施需要专门的处理协议、专用的加工环境和昂贵的处置责任，这使整个制造流程变得复杂。
现代工程决策规则是绝对的。在所有新设计中，氮化铝都是 BeO 的强制替代品。环境健康与安全 (EHS) 指令在全球范围内规定了这一转变。导热系数方面的微小性能权衡完全被毒性风险的消除和供应链的简化所抵消。
氮化硅陶瓷 在电力电子领域占据着特定的地位。氮化铝具有卓越的导热性，而氮化硅则具有优异的物理耐久性。 氮化硅陶瓷 提供极其优越的机械强度、断裂韧性和弯曲强度，使其具有很强的抗物理冲击能力。
这种区别决定了它们各自的用例。对于遭受极端机械冲击或剧烈振动的环境，推荐使用 Si3N4。特定的电动汽车传动系统和重型工业机械通常利用 Si3N4 基材来防止陶瓷在物理应力下破碎。
相反，对于最大散热成为主要瓶颈的应用，请指定氮化铝。如果环境机械稳定但热极端，AlN 仍然是最佳选择。您可以用机械韧性换取原始热提取能力。
半导体行业严重依赖先进的陶瓷基板。绝缘栅双极晶体管 (IGBT) 模块可管理铁路牵引、工业驱动和可再生能源逆变器中的大量电力负载。这些模块会产生强烈的热量，必须立即散发以防止发生故障。基板充当硅和液体冷却板之间的主要热桥。
用于 5G 基础设施的功率 MOSFET 和高频射频/微波封装也面临着类似的挑战。这些组件的密集封装没有为笨重的冷却系统留下空间。氮化铝基板将热量直接从硅芯片中吸走，使工程师能够将更多的处理能力装入更小的外壳中，而不会违反热限制。
通过保持较低的结温，这些基板可以防止热失控。它们可确保高密度电网和连续运行的电信基础设施中稳定的电气性能。该材料提供了保持现代电力网络在峰值负载下运行所需的基本热稳定性。

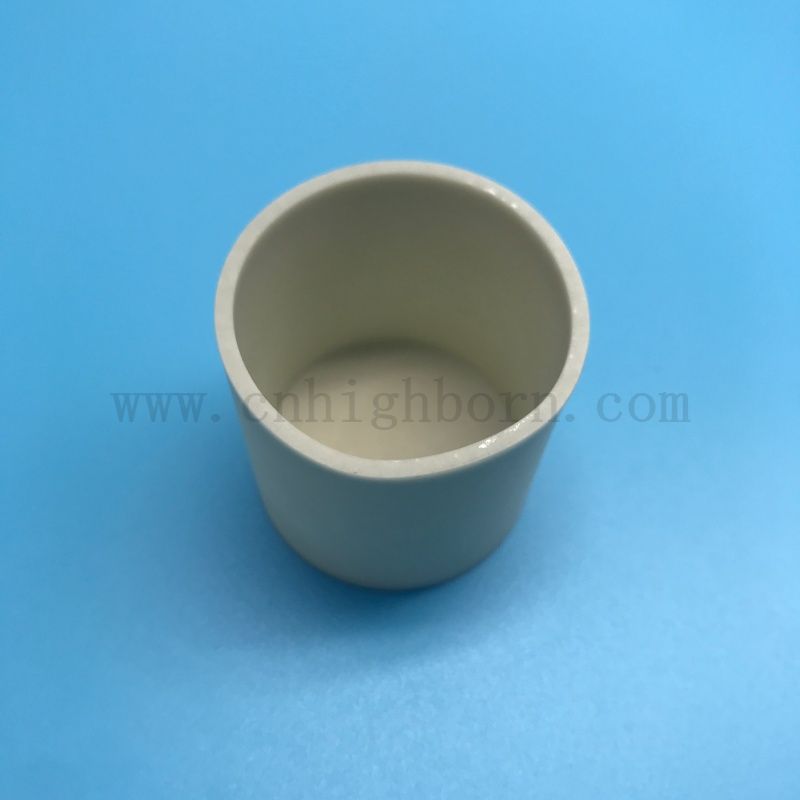

热管理从电子基板延伸到先进材料加工。高 导热率氮化铝坩埚 在专业制造中发挥着至关重要的作用。这些坩埚广泛用于晶体生长过程，特别是用于拉制砷化镓 (GaAs) 和 碳化硅 (SiC) 晶锭，其中需要精确的热梯度。
它们还支持 OLED 制造和高温冶金工艺。该材料对熔融金属（包括高反应性铝和锂）具有出色的耐受性。它不会污染熔体，确保敏感半导体级材料的高纯度输出。
此外，这些坩埚在极端温度下的惰性或还原性气氛中保持结构稳定性。它们可以在接近 2000°C 的温度下有效运行。这种稳定性提供了对于无缺陷晶体生长至关重要的均匀热分布，防止在快速冷却阶段因热冲击而破碎坩埚。
高功率 UV LED 和工业激光二极管在微小的占地面积内产生大量热量。如果热量仍然被困住，二极管的性能会立即下降。氮化铝基座提供必要的散热路径，将热量从有源发光区域带走。
高效排热与设备稳定性直接相关。在激光二极管中，温度波动会改变发射波长。通过稳定温度，陶瓷底座可确保严格的波长稳定性。这对于光纤通信和精密激光切割工具至关重要，因为波长漂移会导致系统故障。
对于高亮度 LED，热管理可维持发光效率。随着时间的推移，热量会降解荧光粉层并减少光输出。适当的散热可以最大限度地延长二极管的使用寿命，确保在数千小时的连续运行中保持一致的性能。
使用完全烧结的氮化铝带来了巨大的制造挑战。该材料表现出极高的硬度和固有的脆性。标准加工工具将立即失效。烧结后修改需要专门的设备和严格的操作规程以防止微裂纹。
工程师必须遵循严格的制造和质量保证顺序：
生态成型：在陶瓷原料粉末硬化之前，通过压制或流延成型对其进行成型。
绿色加工：在材料仍然柔软的情况下钻通孔并切割复杂的几何形状，以最大程度地减少刀具磨损。
高温烧结：在氮气气氛中用氧化钇添加剂烧制陶瓷以达到全密度。
金刚石磨削：使用专门的金刚石砂轮来实现最终表面平整度和严格的尺寸公差。
激光烧蚀：利用精密激光进行磨削无法实现的微孔或精细特征切割。
热验证：使用激光闪光方法 (ASTM E1461) 测试批次样品，以保证热导率规格。
工程师必须实行严格的可制造性设计 (DFM)。您应该设计组件以尽量减少火后加工。只要有可能，就利用绿态加工。在进行高温烧结之前对陶瓷进行成型可以大大控制生产成本并减少材料浪费。
将陶瓷集成到电子组件中需要金属化。由于氮化铝是一种非氧化物陶瓷，与氧化铝相比，其本质上难以金属化。表面缺乏传统粘合金属通常附着的氧原子。您不能简单地将铜印刷到原始表面上并期望它在热应力下粘附。
制造商利用特定的金属化技术来克服这个问题。直接键合铜 (DBC) 需要有意氧化 AlN 表面以形成薄薄的氧化铝层，从而使铜能够在高温下键合。活性金属钎焊 (AMB) 使用含有钛等活性金属的钎焊合金跳过氧化步骤，直接与氮化物表面发生化学反应。 AMB 通常可为极端热循环提供卓越的可靠性。
直接金属化优化了热阻。它无需在陶瓷和铜迹线之间使用厚的高阻热界面材料 (TIM)。但是，您必须密切监控质量。如果制造商未严格控制金属化型材，则可能会面临严重的粘合失败的风险，从而导致现场操作期间分层。
当标准陶瓷出现热故障和金属散热器出现电故障时，氮化铝陶瓷成为首选材料。它弥补了现代电力电子技术的关键差距，提供无与伦比的导热性和强大的介电强度。其物理特性完全符合下一代半导体封装的要求。
工程师在设计 IGBT、工业激光器和 5G RF 模块等高功率密度系统时应指定这种材料。当 CTE 与硅匹配、无毒的高导热性和严格的电气隔离都无可争议时，这种陶瓷提供了所需的精确工程解决方案。
根据氧化铝限制映射您的确切热负荷要求，以证明材料升级的合理性。
根据特定的键合需求指定您的金属化要求，并在 DBC 和 AMB 工艺之间仔细选择。
在初始设计阶段咨询技术陶瓷制造商，以优化生态加工公差。
如果在非真空或高湿度应用中部署基材，请定义严格的环境钝化策略。
答：在富氧环境中，氮化铝在大约 700°C 时开始氧化，形成氧化铝层，从而降低热性能。然而，在惰性或还原性气氛中，该材料仍保持高度稳定性，并且可以在超过 1900°C 的温度下有效运行。
答：制造过程要复杂得多。它需要精确合成高纯度AlN粉末，添加特定的氧化钇烧结助剂，并在受控氮气气氛中进行高温处理。这些严格的制造要求提高了生产成本。
答：是的。该材料容易水解。它与液态水或高环境湿度反应形成氢氧化铝和氨气。商业应用通过施加钝化层、玻璃涂层或利用气密密封来防止这种降解。
答：是的。它具有极低的释气特性，非常适合超高真空 (UHV) 应用。它经常用于半导体晶圆加工设备和真空密封电子封装而不污染环境。
答：其热膨胀系数 (~4.5 ppm/°C) 与硅芯片的热膨胀系数非常接近。这种排列确保两种材料在热循环过程中以相似的速率膨胀和收缩。这可以最大限度地减少剪切应力，防止焊点疲劳和微裂纹。
答：它在功能上取代 BeO 以消除毒性风险，但它并不是完美的替代品。 AlN 的介电常数略有不同，因此需要不同的金属化工艺。工程师必须进行微小的设计调整以适应这些差异。
答：最常见的兼容技术包括直接键合铜 (DBC)、活性金属钎焊 (AMB) 和薄膜溅射。这些专门的工艺是必要的，因为 AlN 是一种非氧化物陶瓷，需要特定的粘合机制来确保牢固的金属粘合力。
