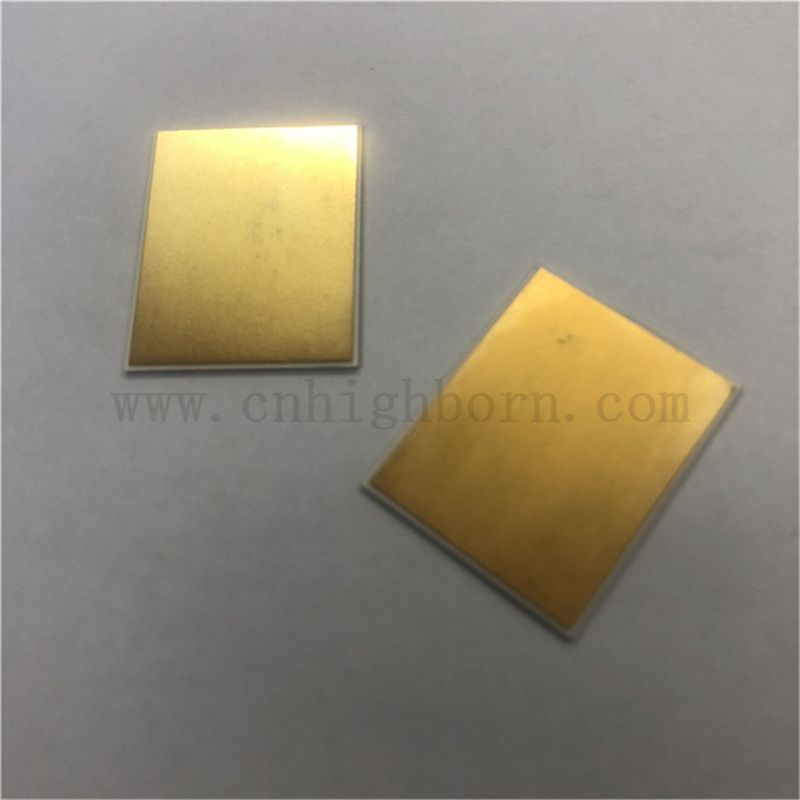

高功率电子产品和宽带隙半导体需要能够管理极端热负载和高电流而不会出现机械故障的封装解决方案。为直接键合铜应用指定错误的陶瓷基底会导致过早的热疲劳、基板分层或过度设计的材料上不必要的超支。评估可用陶瓷（主要是氧化铝和 氮化铝陶瓷）的精确热学、机械和化学性能对于工程团队平衡性能要求与制造可行性至关重要。我们需要研究这些材料在测试台和现场的压力下的表现。您必须将基板与半导体芯片的特定热输出相匹配。正确处理这一点可以防止在频繁的电源循环过程中发生灾难性的模块故障。电源模块的基本要求是高介电强度、高导热性和强大的载流能力。
材料二分法：氧化铝 (Al2O₃) 仍然是通用电力电子器件的经济高效标准，而 氮化铝陶瓷 (AlN) 是需要卓越散热的高功率密度应用的强制性标准。
制造现实：AlN 等非氧化物陶瓷需要精确的预氧化步骤才能与铜形成共晶键，从而增加了 DBC 工艺的复杂性。
热机械平衡：基板选择必须优先考虑与半导体芯片匹配的热膨胀系数 (CTE)，以防止热循环过程中焊点疲劳。
定义电源模块的基准要求涉及高介电强度和高导热率。您还需要强大的载流能力。可靠的 金属化陶瓷基板 为这些性能指标提供了基础。它充当发热半导体芯片和冷却系统之间的关键接口。当安装碳化硅 MOSFET 时，热通量密度很大。基板必须立即带走热量，同时保持高达几千伏的严格电气隔离。
直接键合铜工艺将高纯度铜直接键合到陶瓷底座上。我们通常使用无氧高导 (OFHC) 铜。它采用约 1065°C 的高温铜-氧共晶熔化工艺。炉内气氛受到微量氧气的严格控制。该方法消除了对中间粘合层的需要。粘合剂通常会阻碍热传递并在极端温度下降解。由此产生的粘合既具有机械强度又具有热效率。共晶液体润湿陶瓷表面，并在冷却后形成永久的化学和机械结合。

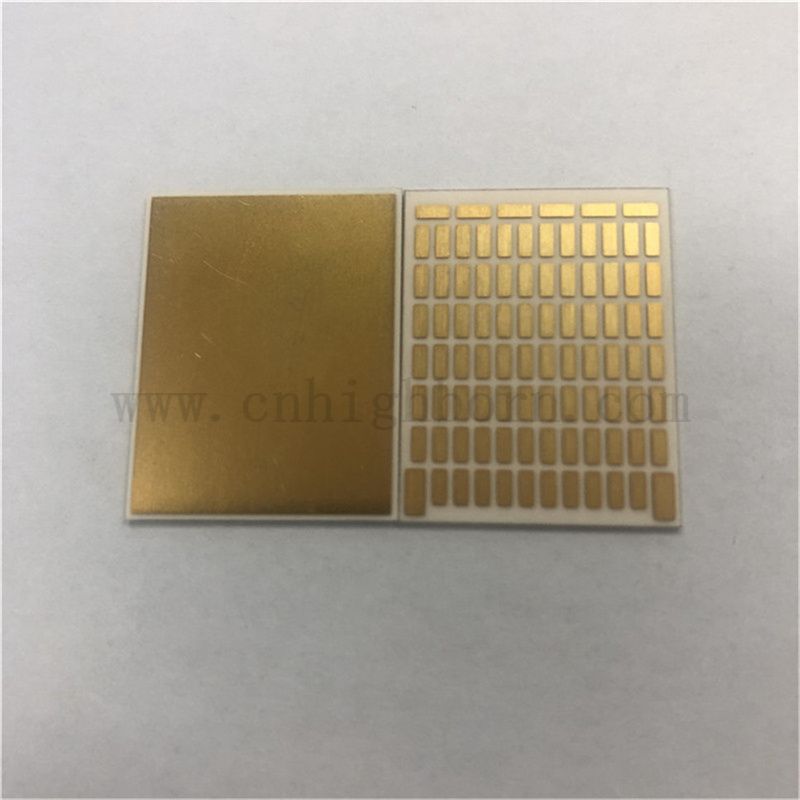

预粘合处理和质量控制决定了最终模块的成功。原始陶瓷底座经过精确的激光切割、划线和严格的清洁。我们不能容忍陶瓷表面有任何有机残留物或颗粒污染物。需要进行关键的表面粗糙度和平整度检查。我们寻找特定的 Ra 值，以确保铜能够抓住陶瓷。这些检查保证了均匀的共晶润湿并防止粘合过程中出现界面微空隙。界面处的空隙充当热绝缘体，产生最终会损坏半导体芯片的热点。
直接 粘合铜陶瓷的 性能始终优于传统印刷电路板和绝缘金属基板。它可以轻松应对高压和高温环境。 FR4 板在这些负载下很容易烧毁。绝缘金属基板受到其介电聚合物层的高热阻的影响。 DBC 上的厚铜层可承载大量电流，而陶瓷则在不牺牲导热性的情况下提供必要的电气隔离。这使其成为牵引逆变器、并网太阳能逆变器和重型工业电机驱动器的唯一可行选择。
我们还必须考虑布局和蚀刻工艺。铜键合后，我们涂上光刻胶，暴露电路图案，并蚀刻掉不需要的铜。蚀刻化学物质必须具有足够的侵蚀性，以去除厚铜，但又必须控制得足够好，以防止走线被严重底切。底切会减少走线的横截面积，从而增加电阻并产生不必要的热量。我们密切监控生产线上的蚀刻因素，以保持痕迹完整性。
氧化铝的导热率为 24 至 30 W/mK。它提供优异的机械稳定性和高介电强度。对于标准 DBC 应用，我们通常使用 96% 纯度的 Al2O₃。剩下的 4% 由二氧化硅和氧化镁等烧结助剂组成，有助于在烧制过程中使陶瓷致密化。由于其现有的氧化物状态，这种材料在 DBC 工艺过程中会自然地与铜结合。它不需要化学预改变。您只需将其清洁并使其通过粘合炉即可。
您会在标准工业电机驱动器、消费电力电子产品和中低功率 IGBT 模块中找到 Al2O₃。对于热通量可控的应用来说，它非常可靠。机械强度足以满足工厂环境中的标准振动曲线。当使用 Al2O₃ 进行设计时，我们通常将铜厚度限制为 0.3mm，以防止铜的较高 CTE 在热循环过程中使陶瓷破裂。它是一种经过验证的稳定材料，构成电力电子行业的支柱。
氮化铝陶瓷 具有卓越的导热性，范围为 170 至 230 W/mK。其CTE与硅和碳化硅芯片非常匹配。这种接近的 CTE 匹配大大降低了功率循环期间芯片和基板之间焊点上的剪切应力。作为一种非氧化物陶瓷，AlN 必须经过受控的预氧化过程。我们在氧化气氛中高温烘烤裸露的 AlN 基板。在铜成功粘合之前，这会形成一个关键的超薄 Al2O3 表面层。
如果氧化层太薄，铜就无法粘合。如果太厚，热阻就会增加，从而达不到使用AlN的目的。 AlN DBC 电路基板 非常适合电动汽车牵引逆变器、高功率射频模块和航空航天电力系统。这些应用要求在尽可能小的占地面积内最大限度地排出热量。该材料很脆，因此组装过程中的处理需要专门的工具来防止边缘碎裂。
氧化锆增韧氧化铝比标准 Al2O₃ 具有更高的断裂韧性。我们将氧化锆颗粒添加到氧化铝基体中。当裂纹试图在材料中传播时，氧化锆颗粒会发生相变，从而扩大其体积，从而有效地闭合裂纹。事实证明，它对于经历极端机械振动的环境非常有用，例如井下钻井设备或重型非公路车辆。
氮化硅陶瓷提供最高的机械强度和热循环可靠性。它具有非常高的断裂韧性和大约 90 W/mK 的适度导热率。然而，由于复杂的粘合要求，制造商通常将 Si₃N₄ 与活性金属钎焊而不是标准 DBC 配对。 AMB 工艺使用含有钛等活性金属的钎焊膏与氮化硅发生化学反应。这形成了一种极其坚固的粘合，可以承受数千次严重的热冲击而不会分层。
评估散热和机械强度之间的权衡是一项首要的工程任务。 AlN 有利于快速传热，而 ZTA 和 Si₃N₄ 则具有优异的断裂韧性。您必须计算整个基板堆叠的热阻，以确保运行稳定性。我们使用有限元分析来模拟从半导体结、通过焊料、进入铜迹线、穿过陶瓷并向下进入基板的热流。
| 材料 | 导热系数 (W/mK) | CTE (ppm/K) | 弯曲强度 (MPa) | 主要应用 |
|---|---|---|---|---|
| Al2O₃ (96%) | 24 - 30 | 6.8 - 8.2 | 300 - 400 | 标准IGBT、通用功率模块 |
| 氮化铝 | 170 - 230 | 4.5 - 4.7 | 300 - 450 | 高密度 SiC/GaN、EV 逆变器 |
| ZTA | 24 - 28 日 | 6.8 - 7.5 | 400 - 600 | 高振动工业模块 |
| 氮化硅 | 80 - 90 | 2.5 - 3.2 | 600 - 800 | 极高可靠性汽车 (AMB) |
DBC 配置标准使用两层铜。这种对称的顶部和底部包层平衡了冷却过程中的拉伸应力。布局对称规则可防止基板翘曲，通常称为双金属条效应。如果底部有一个大的实心铜焊盘，顶部有重度蚀刻的细迹线，则当基板从 1065°C 接合温度冷却时，它会像薯片一样弯曲。保持这种平衡对于可靠的模块组装至关重要。我们经常在顶部添加虚拟铜焊盘纯粹是为了平衡机械应力。
陶瓷的 CTE 直接与铜层和半导体芯片相互作用。管理接头界面处的失配应力可防止过早失效。标准铜厚度范围为 0.127mm 至 0.3mm。设计规则规定了走线间距、隔离间隙和边缘拉回，以防止电弧和机械应力集中。我们将铜从陶瓷边缘拉回至少 0.5 毫米。这可以防止边缘产生电弧，并阻止微裂纹在应力最高的陶瓷边界处产生。
电流容量与铜厚度和走线宽度直接相关。我们根据最大连续电流和允许温升计算所需的横截面积。对于 200A 模块，您可能需要 0.3 毫米厚的铜和非常宽的走线。您还必须针对浪涌电流进行设计，浪涌电流可能是几毫秒连续额定值的十倍。厚铜的热质量有助于吸收这些瞬态能量峰值，避免陶瓷过热。
厚铜层和陶瓷基底之间不匹配的热膨胀会在剧烈的功率循环过程中产生应力。铜的膨胀速度比陶瓷快得多。这会导致铜迹线边缘出现分层。通过实施凹坑铜设计或阶梯铜边缘来缓解这一问题。阶梯式边缘减少了界面处的应力集中。过渡到 AMB 可以作为满足极端可靠性要求的解决方案，因为钎焊接头比共晶接头具有更好的延展性。
我们使用严重的热冲击室对此进行测试。我们将基材从 -40°C 到 +150°C 循环数千次。然后我们使用扫描声学显微镜检查它们。 SAM 使用高频声波来检测铜和陶瓷之间的微小气隙。如果我们看到分层从走线的角落开始，我们就知道设计需要调整。有时，简单地将布局中铜焊盘的角倒圆可以显着延长循环寿命。
AlN 上不一致的氧化层会导致共晶键弱和局部热点。如果预氧化烘烤时炉内气氛波动，氧化层就会不均匀。这会损害模块的完整性。指定严格的剥离强度质量控制指标。我们将一根电线焊接到铜焊盘上，然后以 90 度角拉动它，直到其断裂。我们以每毫米牛顿为单位测量所需的力。组装前使用超声波扫描检测微观空隙。
我们还使用扫描电子显微镜进行横截面分析。我们切割基材，抛光边缘，并在高放大倍数下观察粘合线。我们希望看到从铜到氧化铜、氧化铝到氮化铝的连续、均匀的过渡。任何间隙或脆性金属间相都表明工艺失败。控制氧化炉温度是顶级 AlN 衬底制造商最严守的秘密。
AlN 粉末和制造工艺比 Al2O3 昂贵得多，并且交货时间更长。原料粉末需要高纯度和专门处理以防止吸湿。利用 Al2O₃ 进行原型设计和低功耗变体。严格保留 AlN 用于热预算决定其必要性的高功率密度应用。如果热计算显示 Al2O3 会将结温保持在限制范围内，则不要仅出于安全裕度而指定 AlN。
与您的采购团队密切合作，准确预测氮化铝需求。在行业短缺期间，高质量 AlN 基板的交货时间可能会延长至几个月。在设计阶段的早期就对多个供应商进行资格审查。确保两家供应商都能满足您特定的剥离强度和空隙规格。双源策略可保护您的生产线免受原材料供应链意外中断的影响。
选择正确的制造合作伙伴可确保长期可靠性。您需要一位了解冶金和陶瓷的供应商。在签署生产合同之前，使用此清单来评估潜在供应商：
索取陶瓷粉末纯度的可追溯性报告，特别验证 96% 与 99.6% Al2O3。
验证铜氧含量文件以确保最佳共晶键合。
检查剥离强度标准和最小 N/mm 要求。我们寻找至少 50 N/cm。
检查热冲击循环限制和局部放电特性。
评估供应商在细线蚀刻和镍/金、银或 OSP 等表面处理方面的能力。
确认对每个生产批次使用超声波无损检测进行空隙检查。
如果您购买 AlN 基板，请审核其预氧化过程控制。
检查其激光切割和钻孔的尺寸公差能力。
陶瓷材料的选择决定了电源模块的热上限和机械寿命。 Al2O₃ 仍然是标准应用的务实选择。对于高密度、宽带隙半导体封装来说，AlN 是不可妥协的材料。您的决定基于对所需热阻、预期热循环曲线和目标模块占地面积的严格计算。不要猜测；运行热模拟并通过物理测试对其进行验证。
在设计阶段的早期与基板制造商联系，索取详细的材料数据表。
检查铜与陶瓷的厚度比，以确保热循环期间的机械稳定性。
采购物理样品进行严格的热阻抗和剥离强度测试。
绘制出预期电流负载以确定所需的准确铜厚度。
在提交最终布局之前，对所有原型构建执行 SAM 检查。
答：DBC 依靠铜和氧之间的高温共晶熔体直接与陶瓷结合。 AMB 使用活性金属钎焊合金（通常含有钛）与铜进行化学结合。 AMB 为热循环提供了更高的可靠性，尤其是氮化硅。
答：AlN是一种非氧化物陶瓷。 DBC 工艺需要氧气来形成将铜粘合到基材上的共晶液体。预氧化 AlN 在表面形成一层薄薄的氧化铝，使铜能够成功润湿和粘合。
答：标准DBC铜厚度范围为0.127mm至0.3mm。虽然铜的厚度可以达到 0.5 毫米，但它会显着增加温度循环过程中陶瓷上的热机械应力，从而增加基板破裂或分层的风险。
答：对称熔覆可以平衡高温粘合和随后的冷却阶段产生的严重热机械应力。两面都没有铜，铜和陶瓷之间不同的膨胀率会导致基板变形或破碎。
答：选择 Al2O₃ 适合标准工业应用，其中成本是优先考虑的且热负荷可控。选择 AlN 用于高功率密度设计，例如电动汽车逆变器，严格要求具有优异的散热性以及与碳化硅芯片紧密匹配的 CTE。
答：分层通常是由严重的热循环引起的。厚铜层和 AlN 陶瓷之间热膨胀系数的不匹配会在界面处产生剪切应力，最终导致共晶键疲劳和分离。
