半导体制造中的多孔陶瓷材料及其真空吸盘：功能与应用

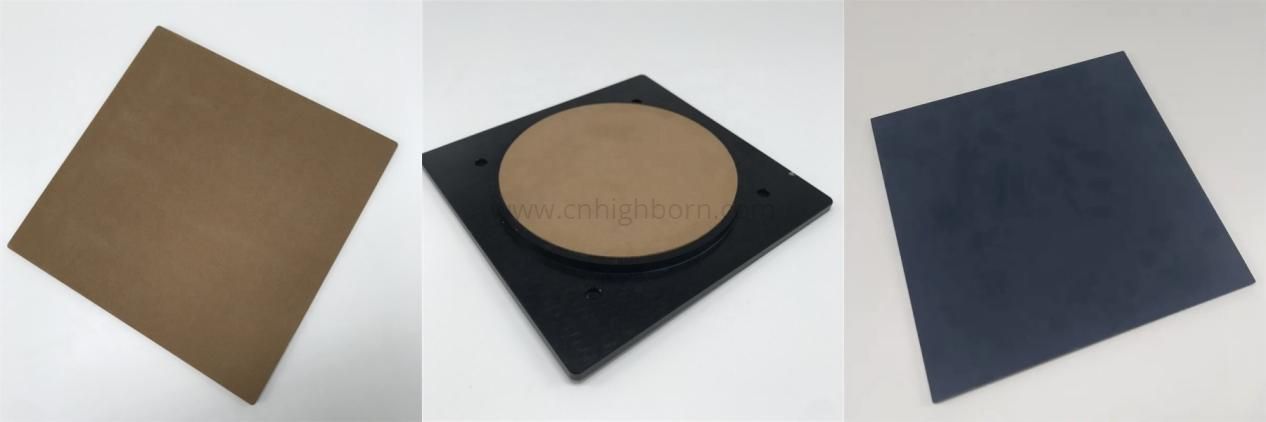

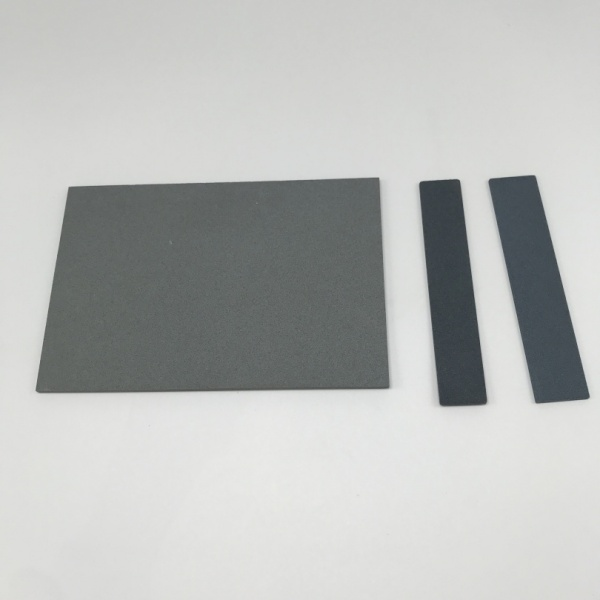

一、 多孔陶瓷材料特性概述

多孔陶瓷是通过特殊工艺制备的无机非金属材料。它们的结构内含有大量规则或不规则的孔隙，这些孔隙可以相互连通或独立封闭。这种材料的孔隙率通常在20%到90%之间，孔径可以从纳米尺度延伸到毫米尺度。多孔陶瓷之所以在半导体制造中受到高度重视，主要是由于其独特的孔隙结构以及材料本身优异的耐热性、耐化学性和电绝缘性。这些特性使其能够在半导体生产的各个阶段发挥重要作用，有助于提高工艺控制精度、保证产品良率，也有助于增强设备的长期运行稳定性。

二. 真空吸盘——微孔陶瓷在半导体设备中的典型应用

多孔陶瓷在半导体设备中具有多种应用。真空吸盘是最具代表性的类型之一。这些吸盘采用多孔陶瓷作为关键承载部件，在晶圆搬运、定位和固定等工艺中发挥着不可或缺的作用。

三． 多孔陶瓷真空吸盘的结构及工作原理

在半导体制造过程中，工件的固定和支撑往往需要使用真空吸附装置。多孔陶瓷真空吸盘是此类设备的典型代表。该吸盘采用多孔陶瓷板作为真空传导介质。板件嵌入底座的凹槽中，其周边密封并与底座紧密结合。底座由陶瓷或金属材料精密加工而成。从实际使用效果来看，传统吸盘在吸附薄膜类工件时，由于表面孔洞尺寸较大，在抽真空时薄膜材料很容易被困在孔洞中，从而产生起皱、塌陷或应力变形等缺陷。然而，由多孔陶瓷制成的吸盘，其表面具有精细且均匀的微孔结构。能保证足够的附着力，同时在工件表面形成均匀的支撑，从而有效抑制局部应力或变形引起的质量问题。此外，多孔陶瓷真空吸盘还具有不产生静电、不散发粉尘、耐磨等特点。在洁净度要求极高的半导体制造环境中优势明显。

四． 微孔陶瓷真空 吸盘 关键技术参数

从技术参数来看，微孔陶瓷真空吸盘的孔径通常可在5～200μm范围内调节，孔隙率约为30%～50%，吸附均匀度可达到10×10mm区域内压差±3kPa的水平，平面度、平行度均可控制在微米级精度。这些吸盘可适配2英寸至12英寸的主流晶圆尺寸，加工对象涵盖硅基晶圆、蓝宝石基板、砷化镓晶圆等半导体材料。部分产品还采用分区真空控制设计，将吸盘划分为多个独立的吸附区域。用户可以根据工件的大小灵活选择激活相应区域的气路。该区域吸附技术大大提高了多品种、小批量生产的换线效率。另外，多孔陶瓷吸盘还具有双向使用的特点：通过抽真空，实现工件吸附；反之，通过引入正压力，可以实现非接触式悬浮传动，避免因直接接触而损坏工件表面。在涉及光刻工艺的场景中，使用黑色多孔陶瓷吸盘对于减少设备表面的光反射、最大限度地减少杂散光对曝光效果的负面影响具有同样的积极意义。黑色多孔氧化铝陶瓷通常以Al2O₃为主要成分，加入过渡金属氧化物（如Fe2O₃、CoO、NiO、MnO2等）作为着色剂，经高温烧结，在保证颜色效果的同时也满足机械强度和孔隙率的要求。

五、 多孔陶瓷真空吸盘与金属真空吸盘的优势对比

与传统金属真空吸盘相比，多孔陶瓷真空吸盘的优势更加突出。传统金属吸盘的吸附孔通常大于200μm，吸附力集中在孔位附近。薄工件在加工过程中容易产生局部变形或压痕。而微孔陶瓷吸盘的孔径仅在微米级，且孔隙三维连通，能够实现整个表面的均匀吸附，从根本上消除了应力集中的问题。在防静电性能方面，多孔陶瓷本身就是绝缘材料，可以有效防止静电对芯片造成的损坏；金属吸盘不具备这个特性。此外，陶瓷材料硬度高、形状保持性好，耐磨性明显优于金属。其全烧结结构还确保使用过程中不会产生灰尘，满足半导体制造的清洁要求。凭借这些众多的性能优势，多孔陶瓷真空吸盘已成为高端半导体制造中不可或缺的关键工具。

六． 陶瓷真空吸盘在晶圆制造中的具体应用

陶瓷真空吸盘通过固定和支撑晶圆，在晶圆制造过程中发挥着至关重要的作用。其主要材料为多孔陶瓷，内部具有均匀、连续的孔隙结构。表面磨削后，具有优良的平整度和表面光洁度。基于该材料的特性，吸盘在应用中表现出优异的平面度和平行度，结构致密，强度可靠。还具有良好的透气性和均匀的附着力，表面便于修补和保养。这些优点使其适用于减薄、切割、研磨、清洗、表面处理等各种晶圆加工工序。在防止晶圆表面划伤、防止静电损坏芯片、控制颗粒物污染等方面具有显着效果，从而保证晶圆加工中的高表面质量和加工一致性。在正常使用条件下，多孔陶瓷真空吸盘由于其材料硬度高、保形性好、修复周期长、修复体积小，使用寿命长。不会破裂、碎裂、散架，修复后可在一定程度上重复使用。目前，此类吸盘已广泛应用于硅基晶圆、蓝宝石基板、砷化镓晶圆等半导体材料的制造工艺中。

常问问题：

问题1： 多孔陶瓷材料适合半导体制造的关键结构特征和一般性能优势是什么？

答： 多孔陶瓷是一种无机非金属材料，孔隙率一般为20%~90%，孔径为纳米至毫米。它们的主要优点包括优异的耐热性、耐化学性和电绝缘性。这些特性与其独特的孔隙结构相结合，可以改善半导体生产的过程控制、提高产品产量并增强长期运行稳定性。

问题二： 多孔陶瓷真空吸盘的结构与传统吸盘有何不同，这带来了哪些实际好处？

答： 多孔陶瓷吸盘采用微孔陶瓷板作为真空传导介质，其表面具有细小、均匀的孔隙。相比之下，传统吸盘的表面孔较大。这种细孔结构可防止薄膜材料在真空泵送过程中被截留、起皱或变形。它在工件表面提供均匀的支撑和粘附，有效抑制局部应力或变形引起的缺陷。

问题3： 多孔陶瓷吸盘的“双向使用”特点是什么，为什么有好处？

答： 通过真空抽吸，吸盘可以实现工件吸附（接触方式）。反之，通过引入正压，可以实现非接触悬浮传输。这种非接触模式避免了与工件表面的直接接触，从而防止潜在的损坏，这对于易碎或高价值的半导体晶圆尤其重要。

问题4： 文中提到的“区域真空控制”或区域吸附技术是什么，它的优点是什么？

答： 这种设计将吸盘分成多个独立的吸附区域。用户可以灵活地仅激活与工件尺寸相对应的气路。这极大地提高了多品种、小批量生产的换线效率，因为它允许同一吸盘容纳不同尺寸的工件，而无需改变整个设置。

问题5： 陶瓷真空吸盘在哪些特定晶圆制造工艺中使用，它们有助于确保哪些质量方面？

答： 它们用于减薄、切割、研磨、清洗、表面处理等工艺。它们的优点有助于防止晶圆表面划伤，防止静电损坏芯片，并控制颗粒物污染。这确保了高表面质量和加工一致性。由于其硬度高、形状保持性好，因此使用寿命也较长，并且可以在一定程度上修复和重复使用。
